TBM-16SDVOA series

基于Tiny-Bus的英特尔SDVO视频扩展模组

配备有基于英特尔SDVO技术的DVI, SDTV, HDTV接口以及Mini-PCI Type-IIIA/B插槽

 Tiny-Bus Modular Expansion Solution

Key Features :

TBM-16SDVOA，它基于英特尔双通道SDVO接口介面，并提供DVI, SDTV和HDTV扩展接口，带有图形处理核心芯片。它还能为基于嵌入式X86级的工业小型化图形运算平台，提供mini-PCI接口。



·         英特尔双通道SDVO接口介面，提供DVI传输和HDTV译码功能。

·         带有一个mini-PCI-III A/B插槽

·         采用力安嵌入式的Tiny-Bus模组扩展解决方案

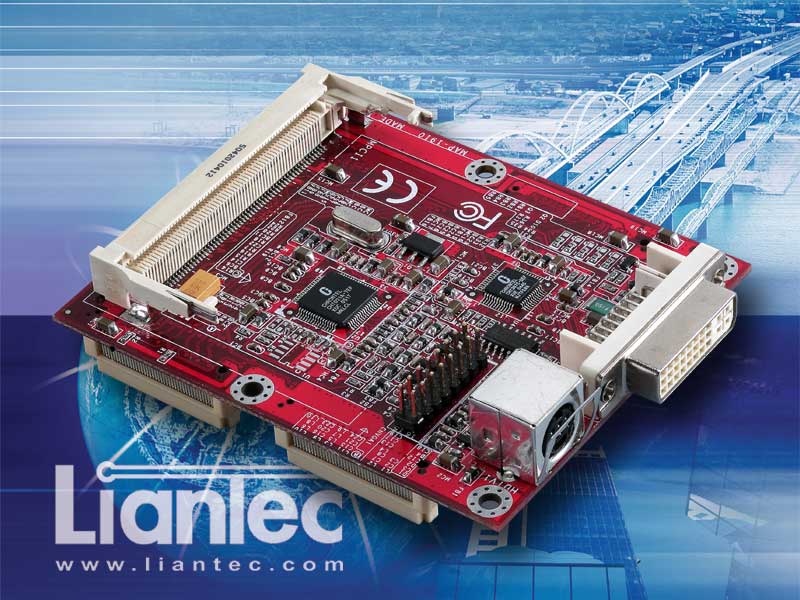

Liantec TBM-16SDVO : Tiny-Bus Intel SDVO-based Graphics and Mini-PCI Module

Enlarge the Photo

TBM-16SDVOA Sample Enquiry
　

Specification

General Specification

► Tiny-Bus® Modular Expansion Solution with Intel SDVO and PCI interface.

► Onboard Intel SDVO-based DVI transmitter and HDTV encoder.

► DVI resolution depends on Intel GMCH / driver.

► HDTV supports up to 1080i mode.

► Onboard Type-IIIA/B mini-PCI expansion interface.

External / Internal Connector

► External DVI connector.

► External 7-pin MiniDIN HDTV connector (with MiniDIN to Y/Pb/Pr cable).

► Onboard 124-pin mini-PCI Type-III socket.

Cable Kit

► 7-pin MiniDIN to Y/Pb/Pr HDTV cable.

　

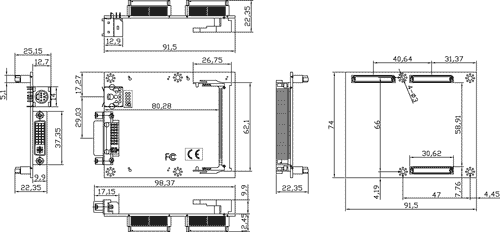

Mechanical Drawing
TBM-16SDVOA Mechanical Drawing

　

Compatible EmBoard

ITX-6965

Mini-ITX Intel GME965 Core 2 Duo Mobile Express EmBoard

with GMA X3100 VGA, LVDS, TV-out, HD Audio, Gbit Ethernet, SATA-II 300

and Tiny-Bus Modular Expansion Solution

ITX-6945

Mini-ITX Intel 945GME Core Mobile Express EmBoard

with GMA950 VGA, LVDS, TV-out, HD Audio, Gbit Ethernet, SATA-II 300

and Tiny-Bus Modular Expansion Solution

ITX-6900

Mini-ITX Intel Mobile Pentium M / Celeron M Express EmBoard

with GMA900 VGA, LVDS, HD Audio, Gbit Ethernet, SATA

and Tiny-Bus Modular Expansion Solution

　

Ordering Code

TBM-16SDVOA

Tiny-Bus Intel SDVO-based DVI, HDTV and Mini-PCI Module

with Intel SDVO-based DVI, HDTV and Mini-PCI Socket

　
