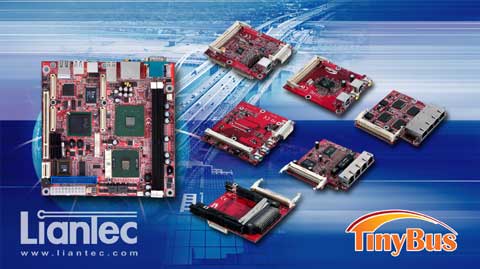

力安科技推出Tiny
Bus的扩展模组解决方案,
是标准的嵌入式系统集成解决方案。Tiny
整合了16xPCI-Express
Graphics, AGP, PCI-Express和可装载2.920
x 3.600英寸子板的PCI总线接口.采用Tiny
Bus的扩展模组方案,
系统集成商便可以方便快速和成本有效地搭建自己的,可配备特殊接口模块的系统平台。
多总线扩展接口
Tiny
Bus的扩展模组解决方案,整合了时下流行的总线界面,包括16xPCI-Express
Graphics (PCI-EG), AGP, PCI-Express (PCI-E)和带有4个板对板连接器的PCI.系统集成商可以根据自己的应用,为计算平台选择不同的接口模块，包括基于16xPCI-EG的NVIDIA
MXM移动型图形模块,
Intel SDVO 1080i HDTV模块,
4xPCI-E SATA RAID模块,
PCI-E千兆以太网模块,基于AGP的VGA模块,基于Intel
DVI, VIA DVP, SiS VB的图形扩展模块,
PCMCIA,视频采集,
交换式集线器,多以太网和mini-PCI模块,以及其他的用户可定制的基于16xPCI-EG,
AGP, PCI-E, PCI的模块.
为软件开发商和系统集成商,带来灵活的模块扩展解决方案
为了软件开发商和系统集成商,
Tiny Bus模块扩展方案能根据他们不同的应用,来帮助他们搭建不同的平台.采用此模块扩展方案,系统集成商便可以用同一种母板和不同的接口模块搭建他们自己的不同的系统应用平台.或者在不同CPU的平台下,在不同的母板上使用相同的接口模块,那么这些产品也可以有不同的市场定位.
 |
应用参考(1)
基于同样母板和不同的接口模块,可搭建不同应用平台 |
 |
应用参考(2)
采用同样的母板和带有同样外部接口的不同接口模块,可以搭建具有不同接口的同样的应用平台. |
 |
应用参考(3)
采用同样的接口模块和不同的母板,可以搭建同样的应用平台,可以使不同层次的系统具有相同的应用功能。 |
节省空间的紧凑型和一体化的超薄型嵌入式系统
采用Tiny
Bus模块扩展方案,可以在相同尺寸的主板上实现嵌入式接口模块的系统集成。此模块扩展方案有利益于空间有限的嵌入式计算应用系统节省空间。该嵌入式计算应用系统具有体积小巧，结构紧凑，超薄型的特点.
 |
Tiny-Bus in Slim / Short 1U System
1U系统的体积为380x44x195mm
(WxHxD),使用Mini-ITX嵌入式主板, Tiny Bus模组,
AC/DC供电,一个3.5"硬盘.
. |
快速，可靠和低成本定制ODM服务的模块化解决方案
满足定制ODM/OEM服务的要求.
使用Tiny
Bus模块解决方案,
用户能够搭建自定义平台,该平台基于现有主板和新的自定义接口模块。用同样的主板，在技术风险，完成时间和一次性工程费用方面,定制的ODM接口模块解决方案，胜于全部新的主板。
为进一步了解Tiny-BusTM模块化扩展的解决方案，请访问网站
website at
http://www.liantec.com/product/TBM.htm.
|
Available Motherboard and
Function Module with Tiny-Bus Expansibility
Motherboard
|
|
Model |
Description |
|
ITX-6900 |
Mini-ITX Intel
Embedded 915GM Express Platform
with 16xPCI-EG, Intel SDVO, PCI-E, PCI
Tiny-Bus Expansibility |
|
ITX-6800 |
Mini-ITX Intel
Embedded Centrino Pentium M Platform
with 4xAGP, Intel DVO, PCI Tiny-Bus
Expansibility |
|
ITX-6700 |
Mini-ITX AMD
Embedded Geode NX Platform
with 4/8xAGP, SiS VB, PCI Tiny-Bus
Expansibility |
Function Module
|
|
Model |
Description |
|
TBM-1610 |
Tiny-Bus
16xPCI-EG MXM Mobile Graphics Module
Support MXM Type-I/II Mobile Graphics
Module
with Onboard LVDS and External DVI, HDTV
Component Interface |
|
TBM-16SDVO |
Tiny-Bus Intel
SDVO DVI / HDTV and Mini-PCI Module
with DVI, HDTV and Mini-PCI Socket |
|
TBM-15DVO |
Tiny-Bus Intel
DVO DVI / TV-out and Mini-PCI Module
with DVI, S-Video TV-out and Mini-PCI
Socket |
|
TBM-15VB301 |
Tiny-Bus SiS VB
301 DVI / TV-out and Mini-PCI Module
with DVI, S-Video TV-out and Mini-PCI
Socket |
|
TBM-15VB302 |
Tiny-Bus SiS VB
302 LVDS / TV-out / HDTV and Mini-PCI Module
with Onboard LVDS, External SDTV, HDTV
Connector and Mini-PCI Socket |
|
TBM-1410 |
Tiny-Bus PCI-E
ExpressCard and Mini-PCI Module
with PCI-E ExpressCard and Mini-PCI
Socket |
|
TBM-1210 |
Tiny-Bus PCI
PCMCIA and Mini-PCI Module
with Dual PCMCIA and Mini-PCI Socket |
|
TBM-1220 |
Tiny-Bus PCI
Video Capture and Mini-PCI Module
with 4 Channel Video Input and Mini-PCI
Socket |
|
TBM-1230 |
Tiny-Bus 4-Port
Switch and Mini-PCI Module
with 4-port 10/100Mbps Switch and
Mini-PCI Socket |
|
TBM-1240 |
Tiny-Bus 4
Gigabit Ethernet and Mini-PCI Module
with 4- Gigabit Ethernet and Mini-PCI
Socket |
|
For the further information about Tiny-Bus
series, please visit the website at
http://www.liantec.com/product/TBM.htm
|
